Řež: Chlazení urychlovače částic v Ústavu jaderné fyziky
Tepelná čerpadla Master Therm slouží pro chlazení urychlovače částic a umožňují efektivní zpětné využití tepla.

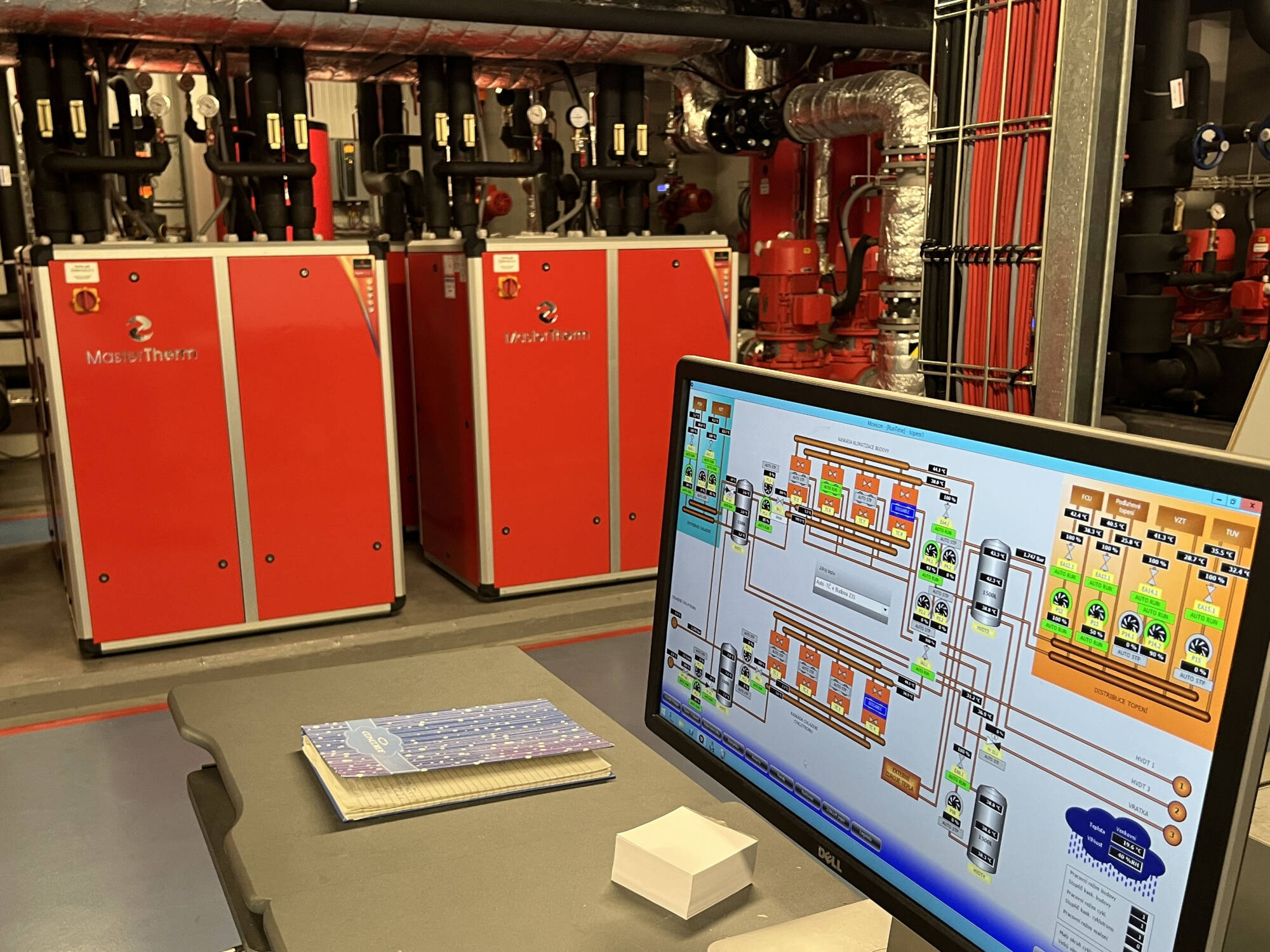

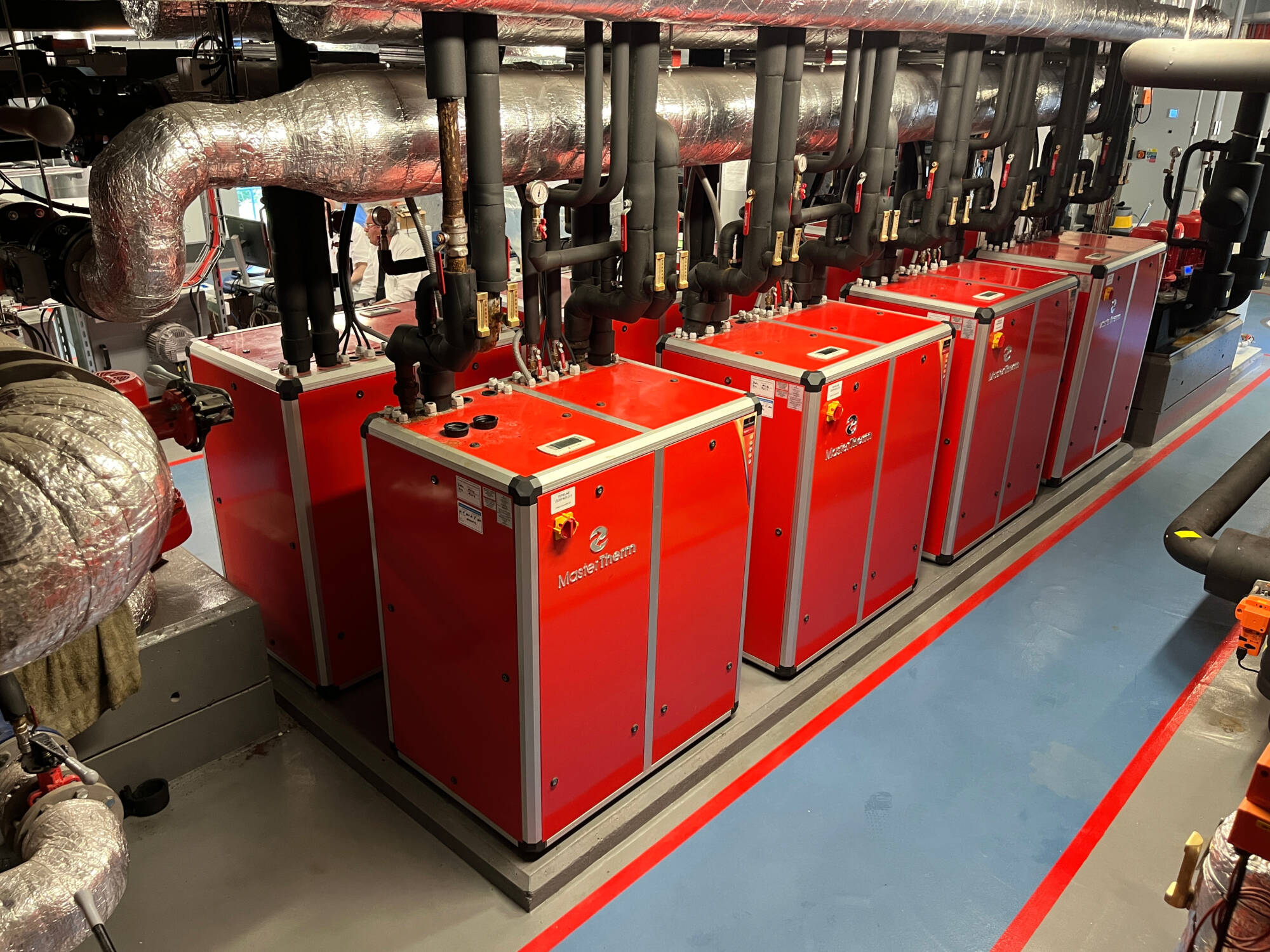

V Ústavu jaderné fyziky AV ČR v Řeži byly instalovány dvě kaskády po čtyřech tepelných čerpadel typu voda–voda.

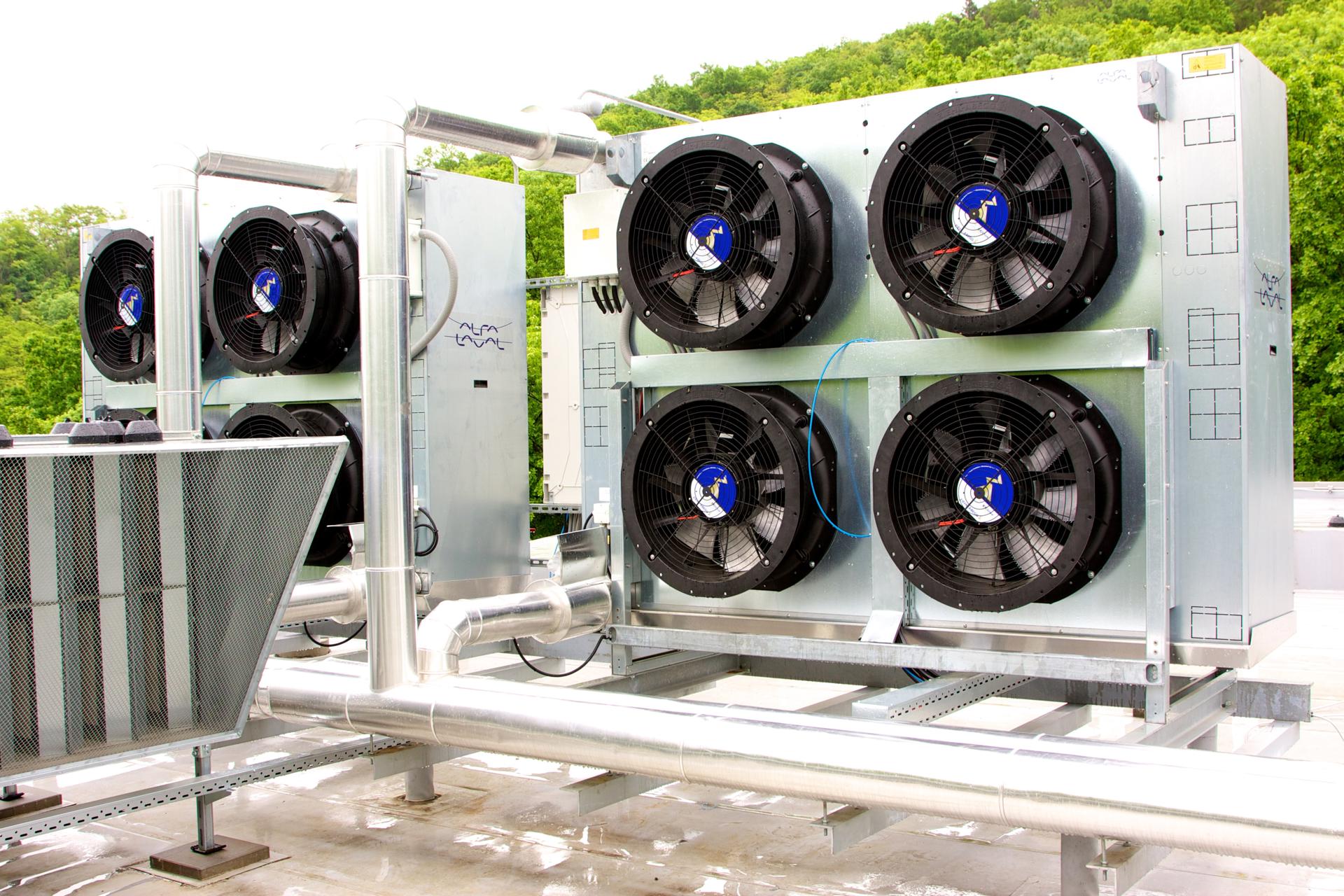

První kaskáda zajišťuje chlazení cyklotronového urychlovače částic, který je uložen v suterénu budovy. Čerpadla zde pracují v režimu zpětného získávání tepla a slouží k vytápění objektu a ohřevu teplé vody. Pokud je cyklotron v provozu v letních měsících, přebytečná energie se odvádí prostřednictvím suchých chladičů umístěných na střeše budovy.
| Celkový chladící výkon | 690 kW |
|---|---|
| Celkový topný výkon | 860 kW |
Suché chladiče umí i topit
Zároveň ale tyto chladiče umožňují i netradiční reverzní provoz, při kterém naopak odebírají teplo z okolního vzduchu. V zimních měsících tak mohou pracovat na principu tepelných čerpadel vzduch–voda. Tento režim se využívá tehdy, když není v provozu urychlovač částic. Teplo se v takovém případě přenáší ze vzduchu pomocí glykolových smyček do kaskády čerpadel a následně slouží pro vytápění objektu a ohřev vody.
Unikátní součástí systému je řešení odmrazování suchých chladičů. V situaci, kdy odebírají teplo z venkovního vzduchu a hrozí jejich námraza, zajišťují odmrazování tzv. subcoolery. Ty využívají zbytkové teplo po hlavní tepelné výměně, které by jinak zůstalo nevyužité. Jedná se tedy o „zdarma dostupnou“ energii bez dodatečných nákladů.
Čerpadla místo klimatizace
Druhá kaskáda slouží primárně k letnímu chlazení prostor – včetně velmi přesného udržování teploty v radiochemických laboratořích.
Multifunkční systém
Instalované řešení je vysoce flexibilní a umožňuje i různé režimy experimentálního provozu. Systém kombinuje rekuperaci tepla, vytápění v režimu vzduch–voda, aktivní chlazení i možnost pasivního chlazení.
