Na prestižní adrese v centru irského Dublinu jsme zprovoznili kaskádový systém tepelných čerpadel MasterTherm, jehož součástí je i vzduchotechnika ATREA.

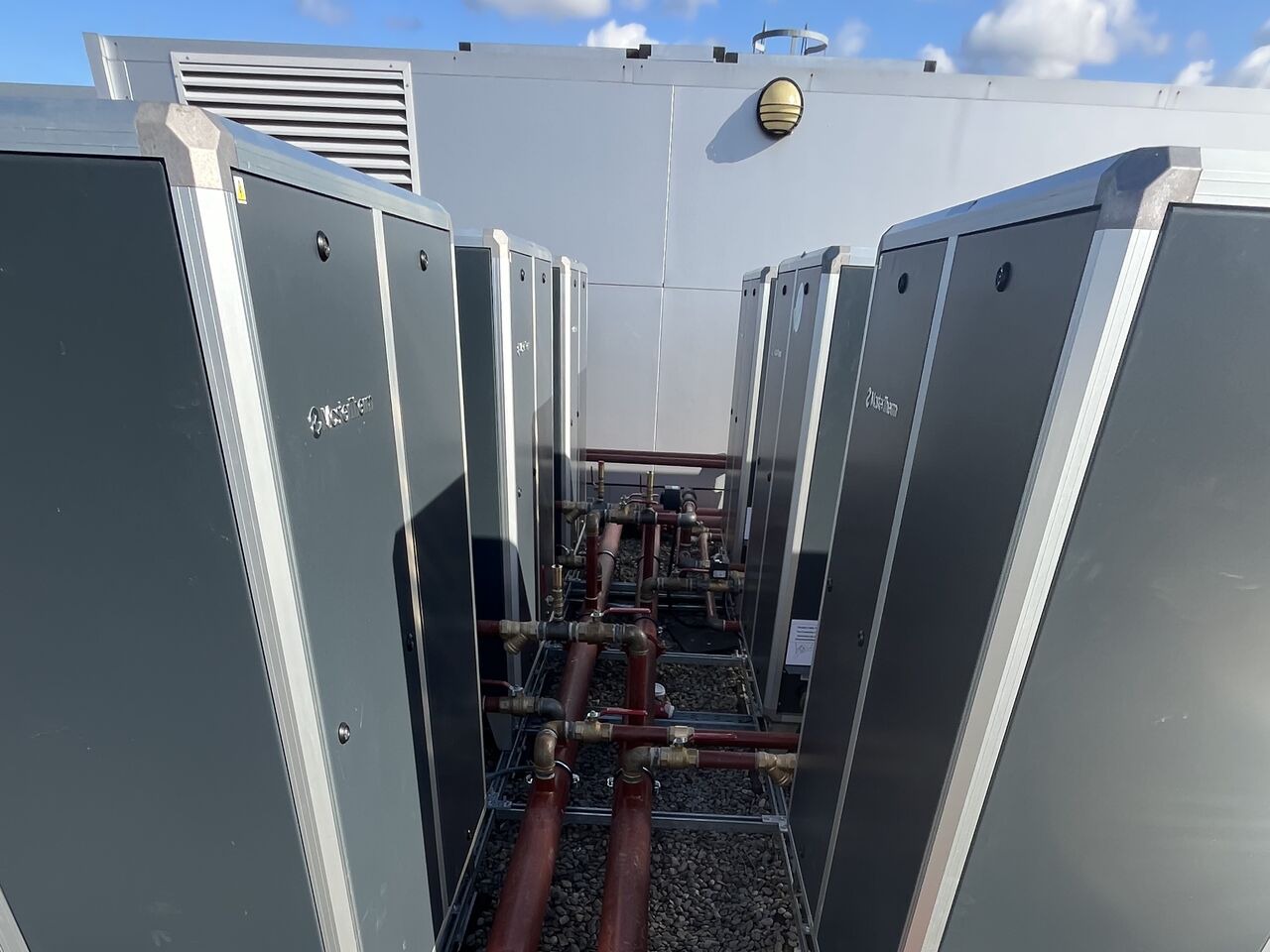

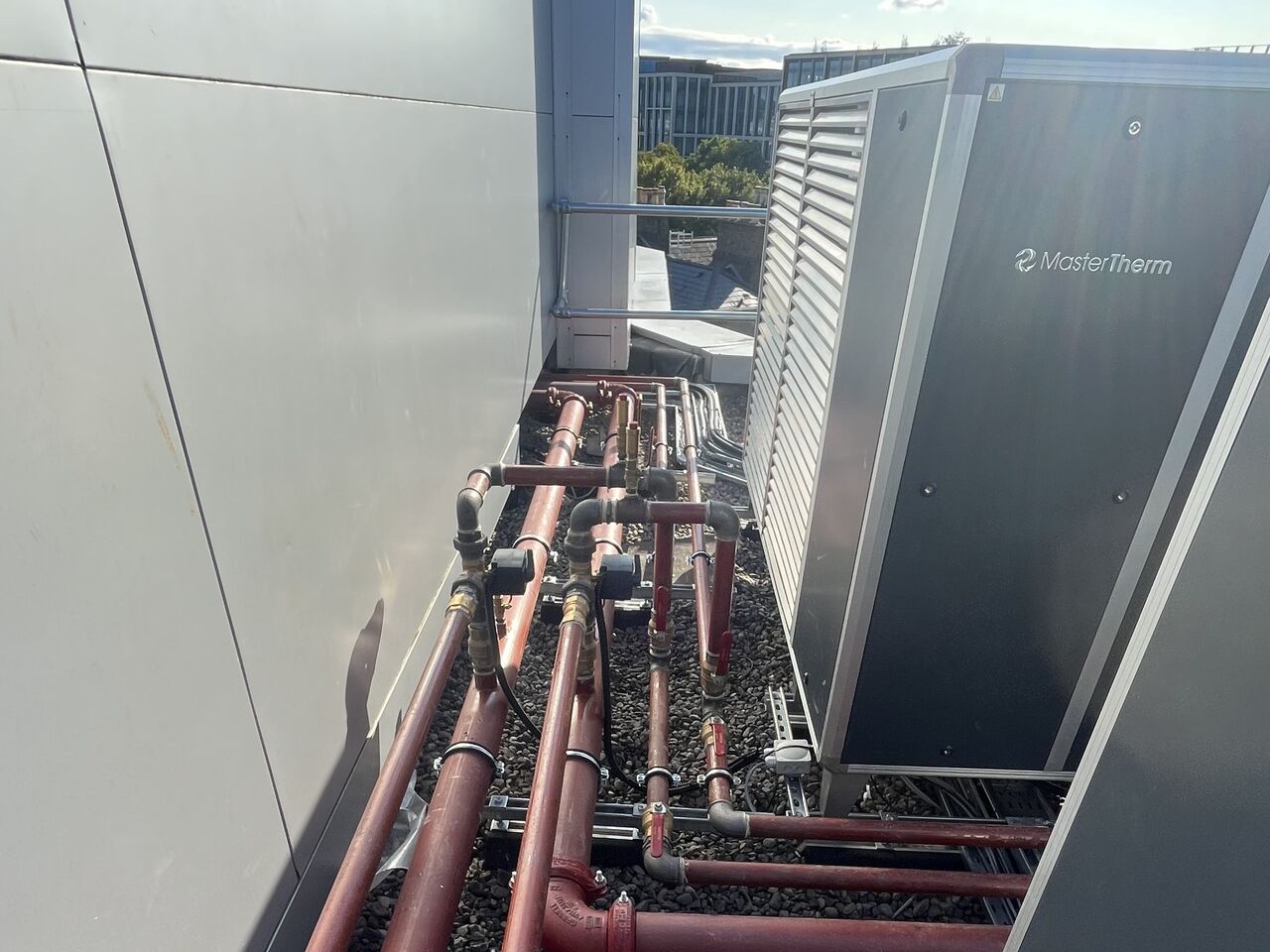

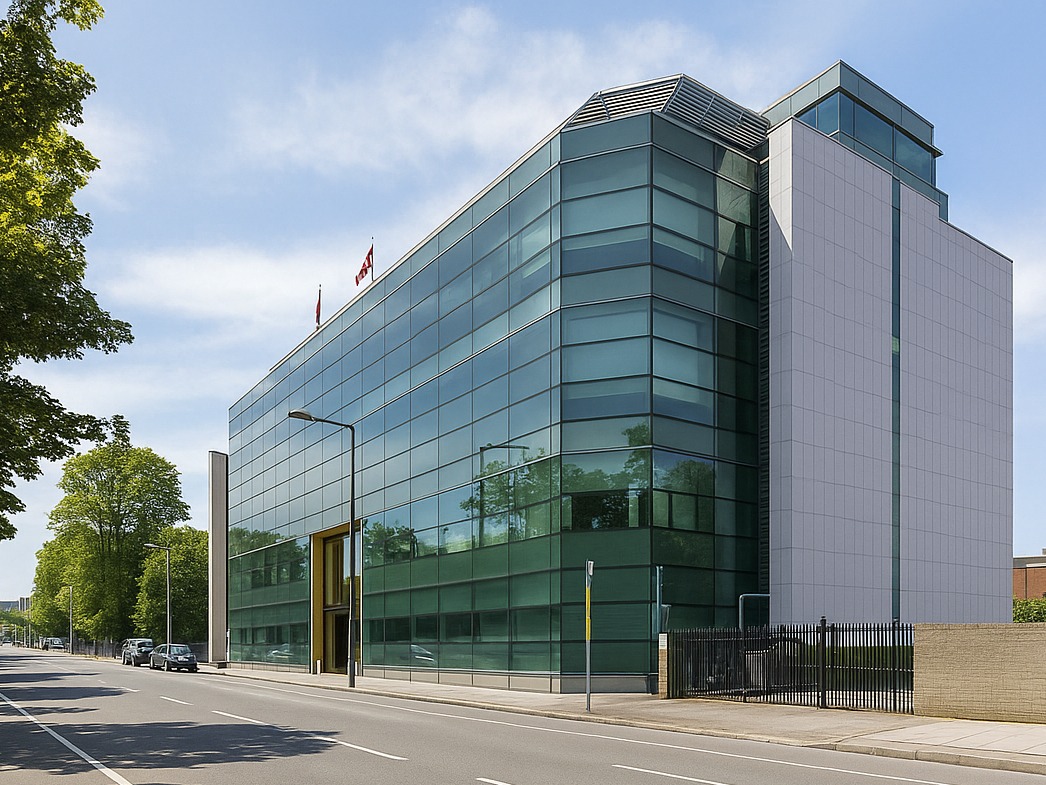

Pětipodlažní komerční budova Wilton Terrace 7/8, v níž sídlí Velvyslanectví Kanady v Irsku, nyní využívá efektivní a udržitelné vytápění i ohřev teplé vody pomocí tepelných čerpadel MasterTherm. Kaskádový systém složený ze šesti vrcholných modelů vzduch–voda BoxAir 90 IP je umístěn na střeše tohoto lukrativního kancelářského objektu a díky výkonu 300 kW zajišťuje potřebnou stabilitu i pokrytí výkonových špiček.

Použité technologie

Tato instalace představuje jeden z prvních příkladů komplexního řešení na míru. Tepelná čerpadla MasterTherm zde doplňuje vzduchotechnická jednotka od mateřské firmy ATREA:

• 6× Master Therm BoxAir 90 IP

• 6× ovládací jednotka MasterTherm pGDx

• MasterTherm Extension Box (rozšiřující modul)

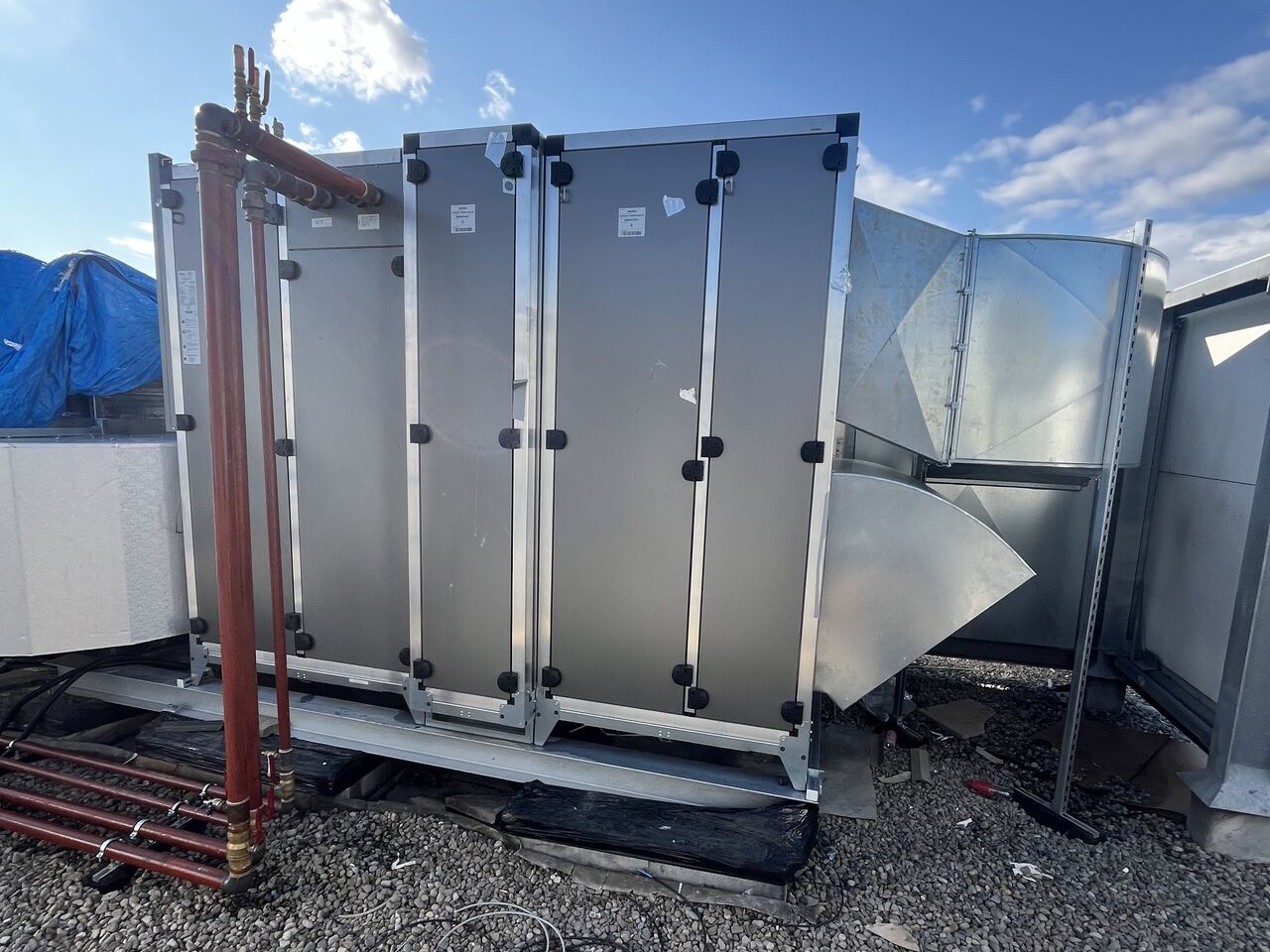

• VZT jednotka ATREA DUPLEX 15000 Roto-N s topnou spirálou

• 2000litrová akumulační nádrž

• 500litrový zásobník teplé vody

• 2× třícestný ventil

• Magnetický filtr RD2 na zpětném potrubí

Chytré řízení a robustní provoz

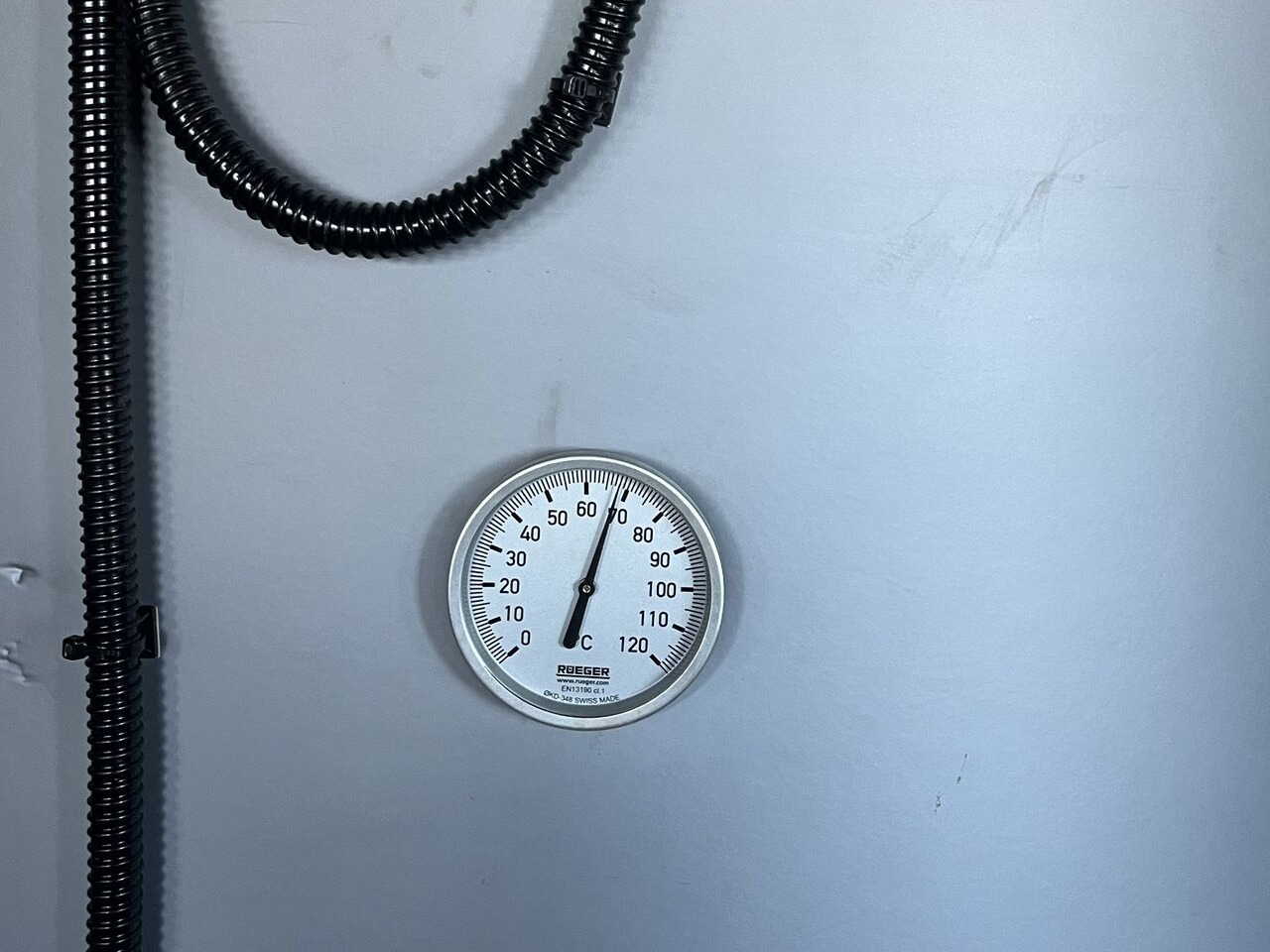

Systém je navržen pro udržování teploty 55 °C v akumulační nádrži, avšak při zátěžových testech dokázala tepelná čerpadla ohřát vodu až na 70 °C. Páté čerpadlo je připraveno v pohotovostním režimu pro ohřev TUV, zatímco šesté trvale udržuje 60 °C v zásobníku teplé vody. Pro případ výpadku je k dispozici i 30kW záložní elektrický dohřev.

Komfortní prostření díky vzduchotechnice ATREA

Vytápění objektu je řešeno kombinací fan-coilových jednotek, přičemž kvalitu vzduchu zajišťuje efektivní vzduchotechnika ATREA s rekuperací. Výsledkem je optimální distribuce tepla, náležitý přísun čerstvého vzduchu a maximální využití obnovitelných zdrojů energie.

Lukas Kadlik
Technical Director

Courtesy of Master Therm Ireland / Lukas Kadlik – www.mastertherm.ie
